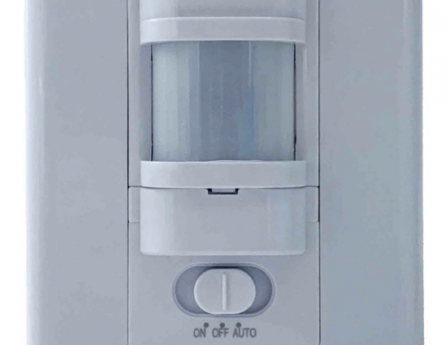

Siron SR-SS222D2 Công tắc cảm biến hồng ngoại lắp âm tường đế chữ nhật

Tình trạng: Còn hàng

Giá bán: 305,000 đ

GIỚI THIỆU

Đây là thiết bị cảm biến nhận diện sự di chuyển của con người. Tự động mở đèn khi có người di chuyển trong vùng quét, với đặc tính phát hiện chuyển động liên tục nên hạn chế tình trạng tắt đèn khi hết thời gian trễ, kết hợp với chức năng điều chỉnh ánh sáng (độ Lux) để giúp tiết kiệm điện nếu ánh sáng ngoài trời đủ thì không cần mở đèn.

Các ứng dụng thực tế :

  • Ứng dụng cơ bản nhất của thiết bị là dùng để tắt mở đèn cầu thang thay công tắc 2 chiều, có 3 chế độ tự chọn On/Off/Auto, có thể dùng như công tắc tay nếu cần thiết.
  • Ví dụ dùng cho đèn cầu thang : Ta lắp đặt cảm ứng ngay chỗ cầu thang cao 1.5m, sau đó vặn nút điều chỉnh độ sáng/tối thích hợp. Khi độ sáng trong khu vực hành lang/cầu thang giảm xuống thấp hơn mức điều chỉnh. Lúc này nếu có người bước đến cầu thang lập tức đèn sẽ bật sáng. Sau khoảng thời gian ( từ 8 giây đến 20 phút tuỳ điều chỉnh ) đèn sẽ tự tắt khi không còn người nào chuyển động trong vùng cảm ứng.
  • Tương tự dùng để điều khiển mở đèn hành lang, đèn tolet, đèn văn phòng, Showroom... Vào lúc trời tối nếu có người đi ngang sẽ tự mở đèn, một lúc sau sẽ tự tắt.
  • Dùng để báo trộm :sử dụng tương tự ( thay bóng đèn bằng chuông hoặc còi báo động …)

Chú ý:

  • Mở nắp dưới công tắc ra sẽ có 2 nút điều chỉnh thời gian trễ và độ sáng cảm ứng
  • Khi lắp đặt cho hoạt động thử thì cần chỉnh cho thời gian về nhỏ nhất (vặn về phía dấu -), ánh sáng ở vị trí lớn nhất (vặn về phía hình mặt trời), sau khi thử xong thì điều chỉnh lại theo ý muốn.

THÔNG SỐ KỸ THUẬT

  • Nguồn điện: 220-240V / AC
  • Phạm vi phát hiện: 160 °
  • Tần số nguồn: 50 / 60Hz
  • Khoảng cách phát hiện: tối đa 9 m (<24 ℃)
  • Ánh sáng xung quanh: <3-2000LUX (điều chỉnh)
  • Nhiệt độ làm việc: -20 ~ + 40 ℃
  • Thời gian trễ: Min.10sec ± 3sec Max.7min ± 2min
  • Độ ẩm làm việc: <93% RH
  • Công suất tiêu thụ: khoảng 0.5W
  • Tải trọng: Max.500W - 200W
  • Chiều cao lắp đặt: 1-1,8m
  • Phát hiện chuyển động: 0.6-1.5m.

HƯỚNG DẪN SỬ DỤNG

CHỨC NĂNG CÁC NÚT CHỈNH:

  • Vị trí công tắc ON:Đèn sáng thường trực

  • Vị trí công tắc OFF:Đèn tắt hẳn

  • Vị trí công tắc AUTO:Đèn sáng chế độ tự động cảm ứng

  • Nút LUX :Điều chỉnh chế độ nhận biết môi trường sáng hay tối để kích hoạt chế độ cảm biến hồng ngoại:

  • Nếu điều chỉnh nút LUX xoay về phía “mặt trời “thì cảm biến sẽ luôn luôn hoạt động (kể cả sáng hay tối) để nhận chuyển động thân nhiệt trong vùng quét để bật đèn, nghĩa là sẽ cảm ứng cả ngày và đêm.

  • Nếu điều chỉnh nút LUX xoay về phía “mặt trăng “thì cảm biến chỉ hoạt động trong môi trường tối (chỉnh về hết bên dấu “-“ là thật tối, chỉnh ở khoảng giữa là môi trường thiếu ánh sáng (30lux)) thì cảm ứng mới làm việc, nghĩa là khi môi trường đủ ánh sáng (>30lux) thì cảm ứng sẽ không hoạt động.

***Khi thiết bị đã cảm ứng bật đèn thì chế độ cảm biến sáng/tối không còn ảnh hưởng đến quá trình cảm biến thân nhiệt chuyển động trong chu kỳ đó.

  • Nút TIME :Điều chỉnh thời gian tự tắt,trong khoảng thời gian có thể chỉnh tự tắt từ 10 giây đến 7 phút.Thời gian trễ này sẽ được bắt đầu tính lại trong chu kỳ cảm ứng mới, nếu luôn có người trong vùng quét công tắc sẽ luôn bật và đèn luôn sáng.

*** Nên chỉnh khoảng giữa (khoảng 2~3 phút) để hạn chế đèn bị thường xuyên bật tất, gây cảm giác không thoải mái khi sử dụng.

CÁCH LẮP ĐẶT VÀ ĐẤU DÂY:

Cách lắp đặt: Lắp âm vào đế hộp chữ nhật.

CHÚ Ý:

  • Tắt nguồn điện trước khi đấu nối thiết bị
  • Kết nối dây nguồn và bóng đèn cho cảm ứng như sơ đồ hướng dẫn.
  • Không lắp thiết bị trong vùng gần mặt phản chiếu mạnh như gương,mặt gỗ bóng…
  • Không lắp thiết bị trong vùng có tác nhân của gió làm chuyển động rèm cửa, cây cối, quạt hút, lò vi sóng

Sơ Đồ Nối Dây Điện Với Bóng Đèn

***Thiết bị được thiết kế 2 dây, trong đó dây

L phải cấp nguồn cho cảm ứng và ngõ ra L lắp nối tiếp với đèn vào N chung.

***Chú ý lắp xong cho mạch ổ định và đèn có thể chớp trong vòng 3~5 phút đầu.

THÔNG TIN GÓC QUÉT – HƯỚNG QUYÉT CỦA THIẾT BỊ:

Hướng mũi tên là hướng người di chuyển ngang là ĐÚNG, song song với là SAI.

(lắp sao cho người di chuyển vuông góc với tia quét ).

8-MỘT SỐ VẤN ĐỀ THƯỜNG XẨY RA VÀ CÁCH KHẮC PHỤC:

  • Tải không làm việc (bóng đèn không sáng):

a. Kiểm tra nguồn điện vào bóng đèn kết nối với cảm ứng đã có điện ra chưa?.

b. Kiểm tra lại xem bóng đèn cò vấn đề gì không?.

c. Kiểm tra Nút Lux đã phù hợp với ánh sáng làm việc của môi trường chưa?.

  • Độ nhạy kém:

a. Kiểm tra phía trước mắt cảm ứng xem có bị che khuất bởi vật cản không?.

b. Kiểm tra xem nhiệt độ môi trường có quá cao không?.

c. Kiểm tra xem có bị nhiễu tín hiệu trong vùng làm việc không?.

d. Kiểm tra chiều cao lắp đặt.

  • Cảm ứng không thể tự tắt: (đèn sáng không tắt)
  1. Kiểm xem xung quanh có thân nhiệt liên tục di chuyển trong vùng cảm ứng không? Có thể dùng băng keo trắng dán bớt kinh cảm ứng lại để hạn chế góc quét.
  2. Thời gian trễ có dài quá không?
  3. Kiểm xem có sự thay đổi nhiệt độ môi trường gần cảm ứng, gần thiết bị điều hoà nhiệt độ, gần lò sưởi ấm. v.v…không?
