LT-933D Cút nối nhanh dây điện 32A 3 đầu vào (9 đầu ra)

– Màu sắc
+ Màu xanh: quy định pha N
+ Màu đỏ: quy định pha L
+ Màu vàng: nối đất
– Điện áp định mức: 250VAC
– Dòng định mức: 32A
– Vật liệu vỏ: ABS chống cháy
– Vật liệu dẫn điện: đồng
– Cỡ dây khuyên dùng:
+ BV lõi cứng: 0.5 ~ 4mm²
+ RV lõi mềm: 0.5 ~ 4mm²

Cút nối nhanh dây điện 32A 3 đầu vào nhiều đầu ra là loại đầu nối dùng để chia nguồn được lắp đặt trên ray 35 sử dụng trong tủ điện công nghiệp dân dụng, sản phẩm có ba màu khác nhau chỉ thị cho pha L, pha N và nối đất, các màu giống nhau sẽ dẫn thông dòng điện với nhau.

Cút nối nhanh dây điện 32A 3 đầu vào cũng được sử dụng để chia điện 3 pha tương ứng với pha A, pha B, pha C.

Ngoài ra nếu không dùng điện AC ta có thể sử dụng nó để phân chia điện áp DC hoặc tín hiệu tùy mục đích.

Hướng dẫn sử dụng

• Đầu tiên cần loại bỏ vỏ cách điện < 10mm
• Gạt thanh màu lên thẳng đứng
• Luồn dây điện vào trong lỗ và gạt thanh màu xuống

Thông số kỹ thuât

• Model: LT-632D | LT-933D (tùy chọn trong phân loại)
• Loại: 3 đầu vào nhiều đầu ra
• Ra chân
  • LT-632D: 3 đầu vào, 6 đầu ra, 3 màu
  • LT-933D: 3 đầu vào, 9 đầu ra, 3 màu
• Màu sắc
  • Màu xanh: quy định pha N
  • Màu đỏ: quy định pha L
  • Màu vàng: nối đất
• Điện áp định mức: 250VAC
• Dòng định mức: 32A
• Điện áp cách điện: 600V
• Vật liệu vỏ: ABS chống cháy
• Vật liệu dẫn điện: đồng
• Cỡ dây khuyên dùng:
  • BV lõi cứng: 0.5 ~ 4mm²
  • RV lõi mềm: 0.5 ~ 4mm²
• Trọng lượng:
  • LT-632D: 20g
  • LT-933D: 24g

Nguyên lý của Cút nối nhanh dây điện 32A 3 đầu vào

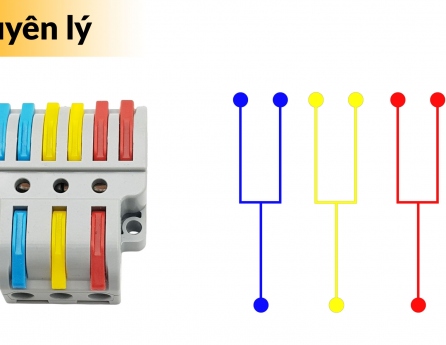

Sơ đồ nguyên lý của cút nối nhanh dây điện 32A 3 đầu vào

Hình ảnh sản phẩm

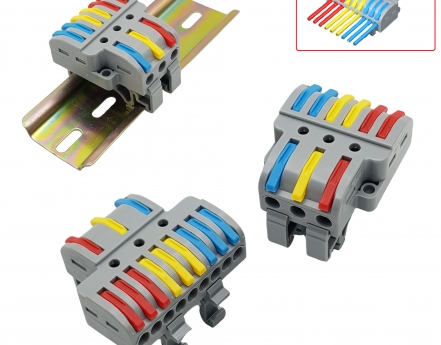

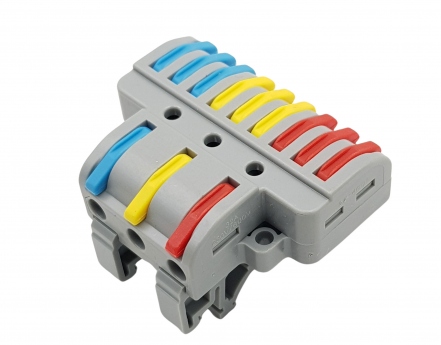

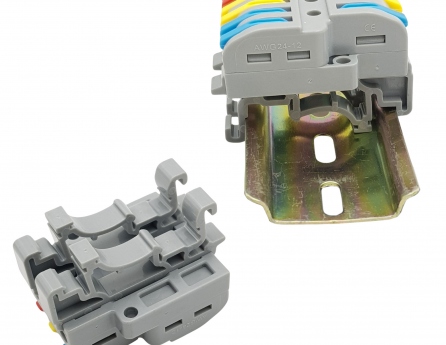

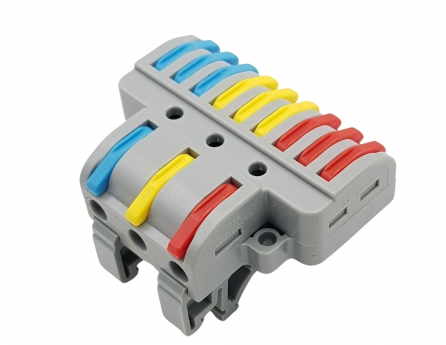

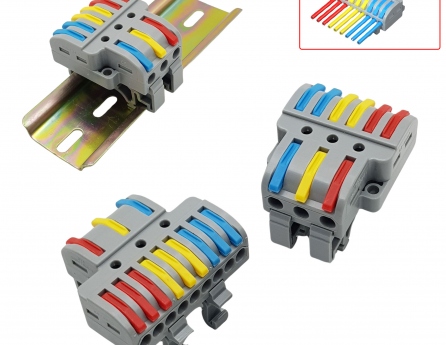

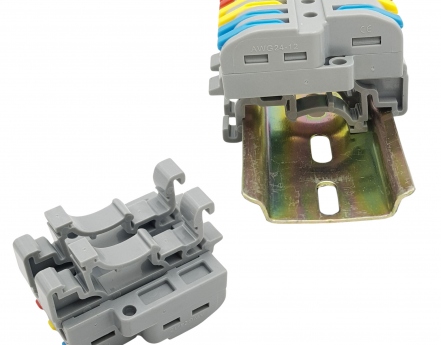

Cút nối nhanh dây điện 32A 3 đầu vàoLắp đặt thực tế cút nối nhanh dây điện 32A 3 đầu vàoCút nối nhanh dây điện 32A 3 đầu vào LT-632D (6 đầu ra)Cút nối nhanh dây điện 32A 3 đầu vào LT-933D (9 đầu ra)
