Combo tự chế khóa cửa remote có nguồn dự phòng

DIY door lock combo has backup source combo

– Tự động chuyển nguồn dự phòng khi mất điện

– Điều khiển trực tiếp bằng remote và nút nhấn
– Có thể thay đổi thời gian mở khóa theo thời gian trễ của mạch
– Pin tự động được sạc đầy và tự ngắt khi đầy, dung lượng pin đạt 2600mAh đảm bảo an toàn sử dụng khi mất điện mà không lo gặp sự cố.

1x Bộ điều khiển Relay 1 kênh học lệnh 315Mhz	1x Nguồn adapter 12V 2A
1x Khóa Chốt Điện Từ LY-03 12VDC	1x Adapter Sạc 12.6V 2A có đèn báo đầy
1x Adapter Sạc 12.6V 2A có đèn báo đầy	1x Module Relay Tạo Trễ 1 Kênh
1x Nút nhấn nhả có đèn AL6-M 12V màu Xanh Lá	1x Mạch chuyển đổi nguồn dự phòng XH-M350 12V 150W
1x Dây điện bẹ 8 màu	1x Pin 18650 3S 12.6V 2600mAh tích hợp mạch bảo vệ

Chi tiết sản phẩm

Combo tự chế khóa cửa remote có nguồn dự phòng là Combo khóa cửa remote đầy đủ để các bạn có thể tự làm một bộ khóa cửa cho riêng mình, với remote điều khiển và nút nhấn mở khóa được lắp bên trong tiện lợi khi mở cửa. Tự động chuyển nguồn pin dự phòng khi mất điện, pin sẽ được sạc trực tiếp từ nguồn sạc và tự ngắt khi đầy nên không cần lo lắng vấn đề hết pin.

Cách lắp đặt gợi ý :

Mạch chuyển nguồn dự phòng, mạch tạo trễ, mạch nhận tín hiệu sóng RF, Pin dự phòng bạn đặt trong 1 hộp và để phía trên trong tường. Có thể để phía trên cao trần nhà.
2 adapter sạc pin , adapter nguồn bạn cắm vào ổ cắm cố định 24/24 . Bạn đừng lo việc nạp pin liên tục sẽ gây hư hỏng vì bên trong pin đã tích hợp mạch bảo vệ sạc xả.
Nút nhấn ở đây có tác dụng mở cửa nhanh cho người phía bên trong phòng mà không cần phải dùng đến remote. Vì vậy bạn khoan lỗ và lắp phía trên trong
Khóa chốt loại vát góc này khách lưu ý lắp đúng chiều mở cửa để có thể đóng cửa mà không cần nhấn nút, chỉ cần đẩy vào là xong nhé.

Thông số kỹ thuật:

Dòng điện chờ: 0.05A
Dòng điện khi mở khóa: 0.96A
Trọng lượng: 560g
Thời gian chờ khi mất điện lên đến 2 ngày

Tính năng combo:

Tự động chuyển nguồn dự phòng khi mất điện
Điều khiển trực tiếp bằng remote và nút nhấn
Có thể thay đổi thời gian mở khóa theo thời gian trễ của mạch
Pin tự động được sạc đầy và tự ngắt khi đầy, dung lượng pin đạt 2600mAh đảm bảo an toàn sử dụng khi mất điện mà không lo gặp sự cố.

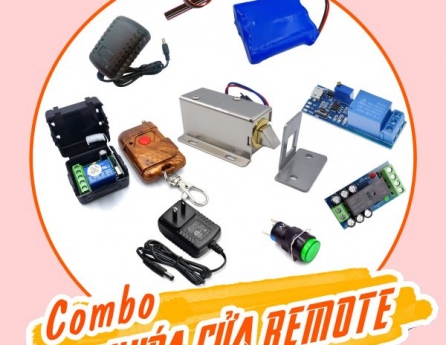

Trọn bộ combo khóa cửa remote:

Sơ đồ kết nối tham khảo của Combo tự chế khóa cửa remote có nguồn dự phòng:

Sơ đồ đấu nối tham khảo cho Combo tự chế khóa cửa remote có nguồn dự phòng

Nguyên lý chức năng từng mạch:

Nguồn adapter 12V 2A: dùng để làm nguồn nuôi chính cho mạch
Nguồn sạc adapter 12.6V 2A: dùng để sạc trực tiếp cho pin 18650 3S 12.6V 2600mAh tích hợp mạch bảo vệ
Pin 18650 3S 12.6V 2600mAh tích hợp mạch bảo vệ: nguồn dự trữ cho mạch, sẽ cung cấp điện cho toàn mạch khi mất điện.
Mạch chuyển đổi nguồn dự phòng XH-M350 12V 150W: giúp chuyển đổi nguồn dự phòng từ pin cho mạch khi nguồn chính mất điện.
Bộ điều khiển Relay 1 kênh học lệnh 315Mhz: cảm biến vân tay sẽ được gắn bên ngoài cửa, khi có tín hiệu vân tay đúng sẽ kích mạch trễ mở khóa.
Module Relay Tạo Trễ 1 Kênh: dùng để mở khóa điện từ theo thời gian trễ đã cài sẵn.
Nút nhấn có đèn AL6-M 12V màu xanh lá: được gắn ở bên trong, khi nút được nhấn sẽ kích hoạt mạch trễ mở khóa.
Khóa Chốt Điện Từ LY-03 12VDC: dùng để đóng mở cửa.
